Mineralny system tynku termoizolacyjnego Diathonite Thermactive

Tynk termiczny na bazie korka, nakładany metodą natryskową. Wysoce porowaty, lekki, paroprzepuszczalny i niepalny tynk termoizolacyjny. W skład tynku wchodzi naturalne wapno hydrauliczne NHL 5, dzięki czemu produkt działa antybakteryjnie i zapobiega powstawaniu pleśni. Nie ulega uszkodzeniu pod wypływem wilgoci i nadaje się do recyklingu jako materiał obojętny po zakończeniu swojego cyklu życia (deklaracja EPD).
Jedyny na rynku system tynku ciepłochronnego, który nie wymaga warstwy zbrojącej przy doborze gruboziarnistej warstwy wierzchniej. Do stosowania na zewnątrz jak i od wewnątrz.

wysoka izolacyjność termiczna wsp. λ=0,037 W/mK
system szybkiego montażu, bez warstwy zbrojącej (cegła + tynk termoizolacyjny + fabra)
idealny do renowacji zabytków
izolacja termiczna przegrody przy minimalnej grubości warstwy izolacyjnej 2-3 cm
materiał niepalny (klasa odporności ogniowej A1)
zachowana geometria historycznych elementów architektury
pełna ochrona konstrukcji budynku przed warunkami atmosferycznymi i wilgocią
paroprzepuszczalna, otwarta dyfuzyjnie struktura systemu
jednorodna warstwa z podłożem, niwelująca wpływ mostków termicznych

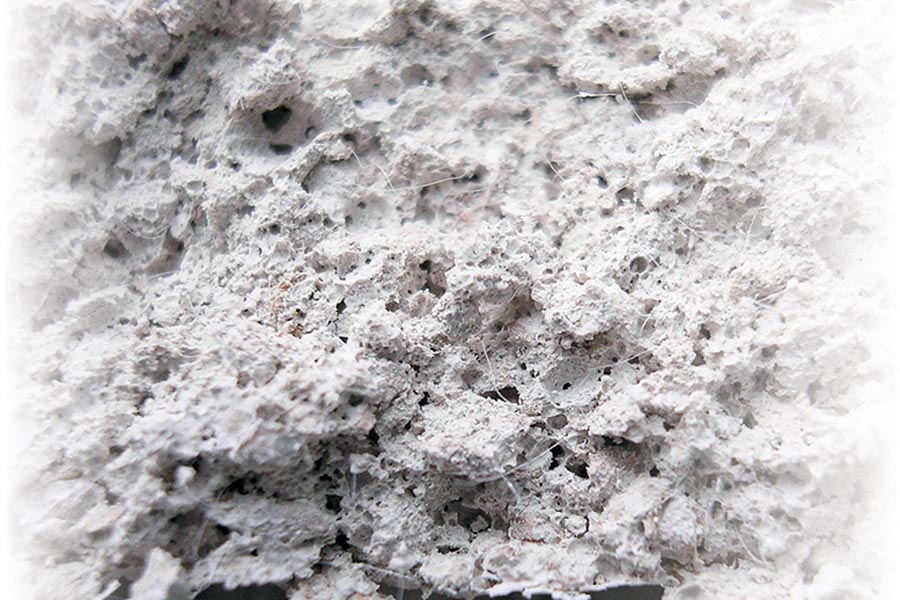

Diathonite Thermactive.037 jest ekologicznym tynkem ciepłochronnym, którego głównymi składnikami są granulowany korek z recyklingu, ekspandowana amorficzna krzemionka, perlit ipumeks połączone w krzywą zrównoważonego rozkładu wielkości cząstek (0–3 mm / 0–0,12 cala). W mieszance obecne jest także naturalne wapno hydrauliczne NHL 5, dzięki temu produkt działa antybakteryjnie i zapobiega powstawaniu pleśni i grzybów. Diathonite Thermactive.037 jest wysoce porowatym, lekkim, oddychającym tynkiem termoizolacyjnym, ma doskonałe właściwości reakcji na ogień (niepalny); nie ulega uszkodzeniu pod wpływem wilgoci i nadaje się do recyklingu jako materiał obojętny po zakończeniu swojego cyklu życia. Ten termotynk oferuje wszechstronne, monolityczne i wysoce odporne rozwiązanie do ochrony budynków przed zimnem i upałem. Przyczynia się do komfortu termo higrometrycznego w pomieszczeniach zamkniętych i zachowuje swoje właściwości przez cały okres użytkowania. Produkt jest gotowy do użycia maszyną tynkarską lub pacą.

Table Header
Współczynnik przewodności cieplnej λD	0,037 W/mK
Klasa zaprawy	T1 CS II wg normy PN-EN 998-1:2016
Klasa odporności ogniowej	A1
Kapilarna absorbcja wody	1 kg/(m^2min^0,5)
Minimalna grubość warstwy	15 mm
Maksymalna grubość warstwy	200 mm
Opór dyfuzyjny µ	≤ 3
Opakowanie	TORBA- 15 KG/ 60 OPAKOWANIE/1 PALECIE
Zużycie szacunkowe	2,6 KG/M²/CM (±20%)

Spoiwo: wapno hydrauliczne NHL 5, hydrat wapna, biały cement

Dodatki: granulat aerożelowy, lekkie dodatki mineralne

Dodatki: środek zatrzymujący wodę, środek zatrzymujący powietrze, hydrofobowy

APLIKACJA za pomocą agregatu tynkarskiego tynku termoizolacyjnego CERABRAN® AEROPUTZ

Jednorazowo można wykonać warstwy grubości od 2cm do 6cm. Jeżeli konieczne jest nakładanie wielowarstwowe, to poprzednia warstwa tynku musi być dobrze szorstka (chropowata) względnie z grubsza wyciągnięta np. kielnią z dużymi zębami. Następną warstwę tynku należy nakładać po związaniu (utwardzeniu) wcześniejszej, jednak nie wcześniej jak po 24 godzinach. Tynk termoizolacyjny AEROPUTZ® nakładany jest na gładko za pomocą drewnianej lub aluminiowej łaty tynkarskiej i po zakończeniu procesu wiązania tj. po min. 21 dniach należy otworzyć strukturę tynku przez drapanie packą kratową. Przez pierwszy tydzień wiązania tynku należy zraszać tynk wodą. Zabieg ten ma zapobiec pojawianiu się rys i pęknięć na tynku. W przypadku aplikacji od wewnątrz w pomieszczeniu należy zapewnić wystarczający dopływ świeżego powietrza.

szpryc wapienny CERABRAN® KALKVORSPRITZ
tynk ciepłochronny CERABRAN® AEROPUTZ
preparat gruntujący CERABRAN® SPEZIAL FIXATIV
zaprawa klejowa CERABRAN® AMX AEROPLUS + siatka podtynkowa
podkład pod tynk CERABRAN® QURZGRUND
tynk wierzchni CERABRAN® FKX/FRX/FDX/KMX
silikatowa farba elewacyjna HISTOBRAN® lub HYBRID OUTSIDE® (hybrydowa farba zewnętrzna)
